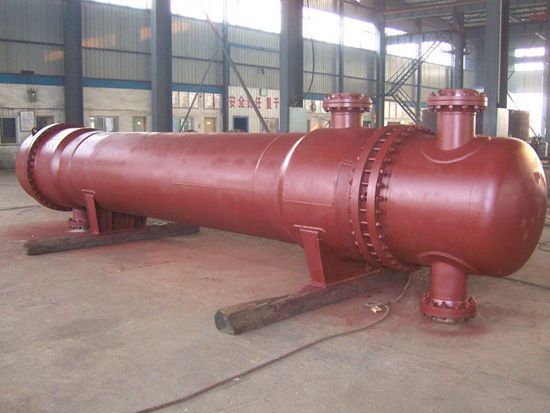

浮頭式換熱器
詳細說明：
原理圖
新型浮頭式換熱器浮頭端結構，它包括圓筒、外頭蓋側法蘭、浮頭管板、鉤圈、浮頭蓋、外頭蓋及絲孔、鋼圈等組成，其特征是：在外頭蓋側法蘭內側面設凹型或梯型密封面，并在靠近密封面外側鉆孔并套絲或焊設多個螺桿均布，浮頭處取消鉤圈及相關零部件，浮頭管板密封槽為原凹型槽并另在同一端面開一個以該管板中心為圓心，半徑稍大于管束外徑的梯型凹槽，且管板分程凹槽只與梯型凹槽相連通，而不與凹型槽相連通。
優點
（1）管束可以抽出，以方便清洗管、殼程；
（2）可在高溫、高壓下工作，一般溫度小于等于450度，壓力小于等于6.4兆帕；
（3）可用于結垢比較嚴重的場合；
（4）可用于管程易腐蝕場合。
缺點
（1）小浮頭易發生內漏；
（2）金屬材料耗量大，成本高20%；
（3）結構復雜
特點
浮頭式換熱器的一端管板固定在殼體與管箱之間，另一端管板可以在殼體內自由移動，這個特點在現場能看出來。這種換熱器殼體和管束的熱膨脹是自由的，管束可以抽出，便于清洗管間和管內。其缺點是結構復雜，造價高（比固定管板高20%），在運行中浮頭處發生泄漏，不易檢查處理。浮頭式換熱器適用于殼體和管束溫差較大或殼程介質易結垢的條件。
